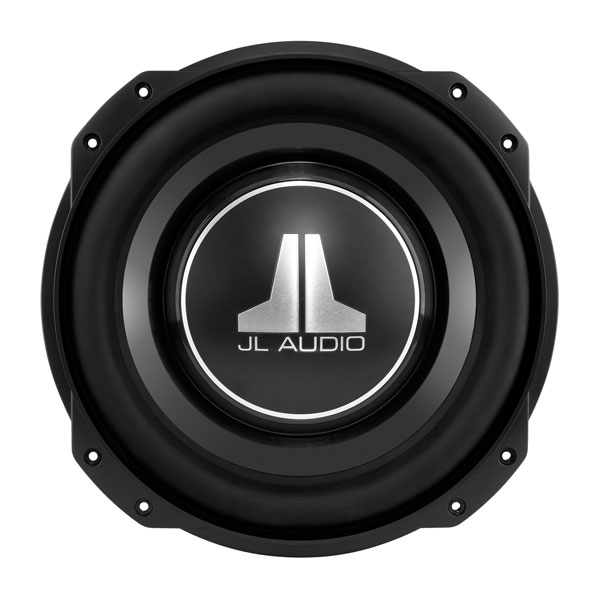

JL Audio TW3 薄型カーサブウーファー

10" Dual 8 ohm (10TW3-D8)

商品番号 010-03216-00

ONLINE STORE

製品
仕様
標準付属品
アップデート
アクセサリ
対応デバイス

薄さを考え、素晴らしさを体験。

TW5 薄型サブウーファーのために開発されたコア技術を基に、TW3 シリーズは浅い取り付け深度と長いリニアエクスカーション能力を組み合わせています。その結果、コンパクトな形状ながら、狭いスペースにぴったりなインストールでも、迫力のあるインパクトのあるサブバス性能を提供するスピーカーが完成しました。

狭いスペースの設置で深く力強い低音パフォーマンスを提供します。

10 インチまたは 12 インチの TW3 薄型サブウーファーから選択可能

非常に小さな（0.80立方フィート）のエンクロージャー容積要件

ダイカスト合金フレームは、浅い取り付け深度（3.25 / 3.50 インチ）で堅固なスピーカープラットフォームを提供します

200 ～ 400 ワットの範囲のアンプ出力と最適にペアリングされます

1年間の保証

WHAT YOU'LL LOVE

狭い空間から大きな音を生み出すように設計

TW3 薄型アーキテクチャのおかげで、JL Audio の深く、力強く、明瞭な低音がこれまで以上に多くの用途で利用可能になりました。10 インチのサブウーファーはわずか 3.25 インチの取り付け奥行きを必要とし、12 インチモデルはわずか 3.50 インチで済みます。

デザインアクセント

アルミニウム合金のダストキャップは熱放散を助け、スピーカーの電力処理範囲を拡張します。JL Audioのロゴが、ダストキャップのリッチなサテンブラック仕上げに仕上げのアクセントを加えます。

ポリプロピレンコーン技術

耐久性で知られる TW3 シリーズの射出成形、マイカ充填ポリプロピレンコーン設計は、印象的な周波数応答と、歪みを最小限に抑えた深く力強い低音再生を提供します。

ダイナミックモーター解析（DMA）最適化設計

独自のモーター、サスペンション、およびコーンモデリングシステムにより、長く直線的な振幅動作を実現し、低歪みで力強いサウンド出力を可能にします。その結果、どの出力レベルにおいても、締まりのあるクリアで明瞭な低音パフォーマンスが得られます。

省スペース設計のフレーム

JL Audio の長年にわたるウーファー設計経験を活かし、頑丈な TW3 シリーズスピーカーは、さらなる強度を追求して改良された特別設計の鋳造合金フレームを採用しています。省スペースのタブイヤーフレーム設計により、ウーファーの取り付け面積内でコーン面積を最大化できます。

強力で適応性が高い

幅広い車両用途において、密閉型またはポート付きエンクロージャーで、TW3 サブウーファーは優れた音質とパワー処理能力を提供します。10インチおよび12インチのバージョンは、200～400ワットの範囲の amplifier とのペアリングをサポートします。

オーディオ技術

同心管サスペンション技術

TW3シリーズは、射出成形スピーカーコーンボディに内蔵された特許取得済みの同心管構造を特徴としています。この構造は、ボイスコイルと完全な環状スパイダーをサポートしながら、従来の設計よりもスピーカー内のより前方に大型モーター構造を配置することを可能にします。

精密設計されたリードワイヤーシステム

慎重に設計されたリードワイヤーのデザインと取り付け部分により、最も過酷な動作条件下でも、コントロールされた静かなリードワイヤーの動作を確保します。

オプションのスチールメッシュグリルインサートは、TW3サブウーファーに魅力的で頑丈な保護を提供します。

Learn More

ロード型TW3エンクロージャーは、不可能とも思える狭いスペースに優れた音質を収める複数の方法を提供します。

Learn More

関連サイト

本体仕様
保証規定	1 year
サイズ	10"/12"
重量	10": 10.1 lbs (4.6 kg) 12": 14.9 lbs (6.8 kg)
連続電力処理（RMS）	400 W
感度（SPL 1W/1m）	10" (Dual 4 Ω): 82.10 dB 10" (Dual 8 Ω): 82.27 dB 12" (Dual 4 Ω): 84.11 dB 12" (Dual 8 Ω): 84.23 dB
公称インピーダンス	Dual 4 Ω or Dual 8 Ω
推奨アンプ出力（ワットRMS）	200-400 W
コーン素材	Mineral-filled polypropylene
接続
スピーカー	Push-button terminal
Mounting Dimensions
フレーム外径	10": Max: 11.2" (284 mm) Min: 10.5" (267 mm) 12": Max: 13.2" (335 mm) Min: 12.5" (318 mm)
取付深さクリアランス	10": 3.25" (83 mm) 12": 3.5" (89 mm)
取り付け穴	10": 9.625" (244 mm) 12": 11.625" (295 mm)
ボルト穴サークル	10": 10.5" (267 mm) 12": 12.5" (318 mm)
モーター外径	10": 5.1" (130 mm) 12": 6.125" (156 mm)
ドライバー変位量	10": 0.019 cu ft (0.54 L) 12": 0.029 cu ft (0.82 L)
Parameters
自由空気共振周波数（Fs）	10" (Dual 4 Ω): 32.30 Hz 10" (Dual 8 Ω): 39.262 Hz 12" (Dual 4 Ω): 26.46 Hz 12" (Dual 8 Ω): 32.660 Hz
電気的 Q (Qes)	10" (Dual 4 Ω): 0.656 10" (Dual 8 Ω): 0.825 12" (Dual 4 Ω): 0.558 12" (Dual 8 Ω): 0.715
機械的 Q (Qms)	10" (Dual 4 Ω): 11.35 10" (Dual 8 Ω): 9.84 12" (Dual 4 Ω): 10.766 12" (Dual 8 Ω): 10.071
総合Q値（Qts）	10" (Dual 4 Ω): 0.62 10" (Dual 8 Ω): 0.761 12" (Dual 4 Ω): 0.531 12" (Dual 8 Ω): 0.668
等価コンプライアンス（Vas）	10" (Dual 4 Ω): 0.700 cu ft (19.82 L) 10" (Dual 8 Ω): 0.510 cu ft (14.44 L) 12" (Dual 4 Ω): 1.72 cu ft (48.73 L) 12" (Dual 8 Ω): 1.205 cu ft (34.12 L)
一方向の直線偏位 (Xmax; 仕様は補正係数を適用せずに一方向ボイスコイルオーバーハング法で算出)	0.6" (15.2 mm)
参照効率 (NO)	10" (Dual 4 Ω): 0.23% 10" (Dual 8 Ω): 0.23%
有効ピストン面積 (SD)	10": 56.532 in² (0.0365 m²) 12": 83.517 in² (0.0539 m²)
DC抵抗 (RE)	10" (Dual 4 Ω): 9.036 Ω 10" (Dual 8 Ω): 15.008 Ω 12" (Dual 4 Ω): 9.280 Ω 12" (Dual 8 Ω): 14.800 Ω
Sealed Enclosure Specifications
壁の厚さ	0.75" (19 mm)
フロントバッフルの厚さ	0.75" (19 mm)
数量（純額）	10" (Dual 4 Ω): 0.50 cu ft (14.16 L) 10" (Dual 8 Ω): 0.575 cu ft (16.3 L) 12" (Dual 4 Ω): 0.80 cu ft (22.7 L) 12" (Dual 8 Ω): 1 cu ft (28.3 L)
外部幅（W）	10" (Dual 4 Ω): 16" (406 mm) 10" (Dual 8 Ω): 16.75" (425 mm) 12" (Dual 4 Ω): 21.25" (540 mm) 12" (Dual 8 Ω): 25" (635 mm)
外部高さ（H）	10" (Dual 4 Ω): 13.875" (352 mm) 10" (Dual 8 Ω): 15" (381 mm) 12" (Dual 4 Ω): 16" (406 mm) 12" (Dual 8 Ω): 16.625" (422 mm)
外部深さ（D）	6.5" (165 mm)
-3 dB カットオフ周波数 (F3)	10" (Dual 4 Ω): 40.09 Hz 10" (Dual 8 Ω): 41.61 Hz 12" (Dual 4 Ω): 37.99 Hz 12" (Dual 8 Ω): 38.27 Hz
システム共鳴 (FC)	10" (Dual 4 Ω): 40.09 Hz 10" (Dual 8 Ω): 41.61 Hz 12" (Dual 4 Ω): 37.99 Hz 12" (Dual 8 Ω): 38.27 Hz
共鳴時のシステムQ (QTC)	10" (Dual 4 Ω): 0.96 10" (Dual 8 Ω): 1.0453 12" (Dual 4 Ω): 0.9426 12" (Dual 8 Ω): 0.9919
Ported Enclosure Specifications
壁の厚さ	0.75" (19 mm)
フロントバッフルの厚さ	0.75" (19 mm)
数量（純額）	10" (Dual 4 Ω): 0.60 cu ft (17 L) 10" (Dual 8 Ω): 0.75 cu ft (21.2 L) 12" (Dual 4 Ω): 0.95 cu ft (26.9 L) 12" (Dual 8 Ω): 1.3 cu ft (36.8 L)
外部幅（W）	10": 30" (762 mm) 12" (Dual 4 Ω): 30" (762 mm) 12" (Dual 8 Ω): 34" (864 mm)
外部高さ（H）	10" (Dual 4 Ω): 14.625" (372 mm) 10" (Dual 8 Ω): 16.375" (416 mm) 12" (Dual 4 Ω): 16.625" (422 mm) 12" (Dual 8 Ω): 17" (432 mm)
外部深さ（D）	10" (Dual 4 Ω): 5.125" (130 mm) 10" (Dual 8 Ω): 5.25" (133 mm) 12" (Dual 4 Ω): 6.50" (165 mm) 12" (Dual 8 Ω): 6.75" (171 mm)
内部スロットポート幅	10" (Dual 4 Ω): 3.625" (92 mm) 10" (Dual 8 Ω): 3.75" (95 mm) 12" (Dual 4 Ω): 5" (127 mm) 12" (Dual 8 Ω): 5.25" (133 mm)
内部スロットポートの高さ	10": 2.125" (54 mm) 12" (Dual 4 Ω): 2.50" (64 mm) 12" (Dual 8 Ω): 2.375" (60 mm)
内部スロットポートの長さ	10" (Dual 4 Ω): 31.0625" (789 mm) 10" (Dual 8 Ω): 26.8125" (681 mm) 12" (Dual 4 Ω): 31.25" (794 mm) 12" (Dual 8 Ω): 24" (610 mm)
ポート延長部の長さ	10" (Dual 4 Ω): 26.375" (670 mm) 10" (Dual 8 Ω): 25" (635 mm) 12" (Dual 4 Ω): 26" (660 mm) 12" (Dual 8 Ω): 22.0625" (560 mm)
チューニング周波数（FB）	10" (Dual 4 Ω): 32.14 Hz 10" (Dual 8 Ω): 31.33 Hz 12" (Dual 4 Ω): 32.14 Hz 12" (Dual 8 Ω): 32 Hz
-3 dB カットオフ周波数 (F3)	10" (Dual 4 Ω): 32.11 Hz 10" (Dual 8 Ω): 29.54 Hz 12" (Dual 4 Ω): 32.52 Hz 12" (Dual 8 Ω): 29.79 Hz
その他
その他	The enclosure recommendations listed above are external dimensions which assume the use of 0.75 in (19 mm) thick material. If you are using 0.625 in (16 mm) thick material, subtract 0.25 in (6.5 mm) from each dimension. Do not use any material with a thickness of less than 0.625 in (16 mm) as this may compromise the rigidity of the enclosure. All enclosure volumes listed above are net internal volumes! Driver displacement, port displacement and brace displacement must be added to obtain the final gross internal volume. All enclosure dimensions above have already taken this into account. When using multiples in a common enclosure you will need to recalculate the enclosure and port dimensions. For assistance please contact your authorized JL Audio dealer or JL Audio Technical Support. We recommend the use of this in a bi-amplified system using high-quality satellites and a high-quality amplifier. We do not recommend the use of this with a passive crossover (coil), as this type of device will adversely affect performance. All specifications are subject to change without notice.
