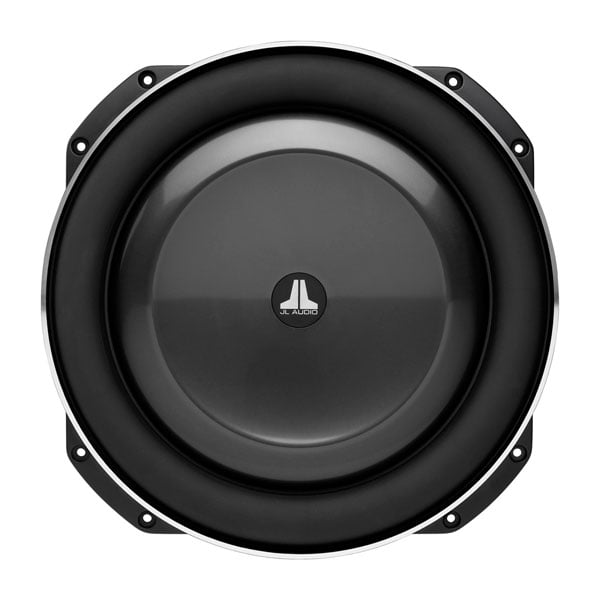

JL Audio TW5v2 薄型カーサブウーファー

13.5" Single 4 ohm (13TW5v2-4)

商品番号 010-03161-00

ONLINE STORE

製品
仕様
標準付属品
アップデート
アクセサリ
対応デバイス

この超薄型サブウーファーで小さなスペースにさらなる低音を

JL Audioが誇る深みのある、力強く、明瞭なサブベースのパフォーマンスをご希望ですか？しかし、非常に狭い設置スペースに収める必要があります。ご安心ください。13.5インチのTW5v2サブウーファーがその課題を解決します。同クラスで最も薄いサブウーファーで、奥行きはわずか2.625インチ（67mm）。一般的な12インチウーファーとほぼ同じ設置面積で取り付け可能です。小さなパッケージで大きなサウンドを実現する、まさに双方にとっての勝利です。

狭いスペースの設置でも力強く明瞭な低音性能を発揮

前モデルW6v3シリーズサブウーファーに比べ、リニアエクスカーションが13%向上

非常に小さな（0.80立方フィート）のエンクロージャー容積要件

鋳造合金フレームが堅牢なスピーカープラットフォームを提供、取り付け奥行きはわずか2.65インチ

250～600ワットの電力範囲のアンプと最適に組み合わせ可能

1年間の保証

WHAT YOU'LL LOVE

小型エンクロージャーから大きな音を生み出すために設計されています

「タイトスペース」ミッションに従い、この13.5インチスピーカーは、ほとんどの12インチウーファーが必要とする音箱のサイズよりもはるかに小さい音箱に最適化されています。実際、その空気量の要求は、典型的な小型ボックス10インチウーファーのものとほぼ同じか、わずかに大きいだけです。

巨大な7インチ直径ボイスコイル

TW5v2スピーカーの特許取得済みの同軸チューブ構造は、スペースを節約したフレーム構成の中で、最適な電力処理、安定性、そして制御を実現するために、巨大な7インチ直径のボイスコイルを支えています。

ポリプロピレンコーン技術

TW5v2サブウーファーは、耐久性に優れた射出成形の雲母入りポリプロピレンコーンと、弾力性のある合成ゴム製サラウンドを採用しており、大きな振幅でも歪みの少ない安定した力強い低音を楽しめます。

ダイナミックモーター解析（DMA）最適化設計

独自のモーター、サスペンション、およびコーンモデリングシステムにより、長く直線的な振幅動作を実現し、低歪みで力強いサウンド出力を可能にします。その結果、どの出力レベルにおいても、締まりのあるクリアで明瞭な低音パフォーマンスが得られます。

省スペース設計のフレーム

長年にわたる JL Audio のウーファー設計の経験を活かし、堅牢な TW5v2 スピーカーには専用設計の鋳造アルミフレームが採用され、さらなる強度向上が図られています。省スペースのタブ型取り付けフレーム設計により、13.5インチの TW5v2 は、従来の 12インチウーファーとほぼ同じ設置スペースに収まります。

強力で適応性が高い

密閉型またはバスレフ型エンクロージャーを使用する幅広い車両に対応し、13.5インチ TW5v2 サブウーファーは、250〜600ワットのアンプと組み合わせることで、優れた音質と電力処理能力を発揮します。

オーディオ技術

同心管サスペンション技術

TW5v2 スピーカーは、注入成型されたスピーカーユニットのコーンボディに組み込まれた特許取得済みの同心管構造を特徴としています。この構造はボイスコイルと完全な環状スパイダーを支え、従来の設計よりもスピーカー内部の前方に大型のモーター構造を配置することを可能にします。

FCAM テクノロジー

この「フローティングコーン取り付け方式」は、サラウンド/コーン構造体をボイスコイルフォーマー/スパイダー構造に接合することで、組み立てられたスピーカーのサラウンド形状を適切に保ち、より良い振幅制御と動的ボイスコイルのアライメントを実現します。

オプションのスチールメッシュグリルインサートは、TW5v2 サブウーファーに魅力的で堅固な保護を提供します。

Learn More

TW5v2 専用エンクロージャーは、狭小スペースに素晴らしい音質をフィットさせるための複数の方法を提供します。

Learn More

関連サイト

本体仕様
保証規定	1年
サイズ	13.5 "
重量	20.5ポンド（9.3 kg）
連続電力処理（RMS）	600 W
感度（SPL 1W/1m）	2Ω：85.51dB4Ω：85.63 dB
公称インピーダンス	2 Ω
推奨アンプ出力（ワットRMS）	250-600 w
コーン素材	ミネラルで満たされたポリプロピレン
接続
スピーカー	プッシュボタン端子
Mounting Dimensions
フレーム外径	最大：14.2 "（361mm）min：13.0"（330 mm）
取付深さクリアランス	2.625 "（67 mm）
取り付け穴	12.5 "（318 mm）
ボルト穴サークル	13.5 "（343 mm）
モーター外径	6.75 "（171 mm）
ドライバー変位量	0.052 Cu ft（1.47 L）
Parameters
自由空気共振周波数（Fs）	2Ω：25.95Hz4Ω：27.61 Hz
電気的 Q (Qes)	2Ω：0.514Ω：0.553
機械的 Q (Qms)	2Ω：10.6484Ω：10.692
総合Q値（Qts）	2Ω：0.4794Ω：0.526
等価コンプライアンス（Vas）	2Ω：2.26 Cu ft（64 L）4Ω：2.13 Cu ft（60.31 L）
一方向の直線偏位 (Xmax; 仕様は補正係数を適用せずに一方向ボイスコイルオーバーハング法で算出)	0.433 "（11 mm）
参照効率 (NO)	0.23％
有効ピストン面積 (SD)	98.26in²（0.0634m²）
DC抵抗 (RE)	2Ω：2.100Ω4Ω：3.513Ω
Sealed Enclosure Specifications
壁の厚さ	0.75 "（19 mm）
フロントバッフルの厚さ	0.75 "（19 mm）
数量（純額）	0.80 Cu ft（22.66 L）
外部幅（W）	19 "（483 mm）
外部高さ（H）	15 "（381 mm）
外部深さ（D）	7.75 "（197 mm）
-3 dB カットオフ周波数 (F3)	2Ω：41.18Hz4Ω：41.42 Hz
システム共鳴 (FC)	2Ω：50.75Hz4Ω：52.84 Hz
共鳴時のシステムQ (QTC)	2Ω：0.9374Ω：1.007
その他
その他	ポートエンクロージャーの仕様は推奨されません。上記のエンクロージャーの推奨事項は、（19 mm）厚の材料で0.75の使用を想定する外部寸法です。厚さ0.625インチの厚さを使用している場合は、各次元から0.25インチ（6.5 mm）を差し引いています。エンクロージャーの剛性を損なう可能性があるため、厚さは0.625インチ（16 mm）未満の材料を使用しないでください。上記のすべてのエンクロージャーボリュームは、正味の内部ボリュームです！ドライバーの変位、ポート変位、およびブレース変位を追加して、最終的な総内体積を取得する必要があります。上記のすべてのエンクロージャーの寸法はすでにこれを考慮しています。一般的なエンクロージャーで倍数を使用する場合、エンクロージャーとポートの寸法を再計算する必要があります。支援については、承認されたJLオーディオディーラーまたはJLオーディオテクニカルサポートにお問い合わせください。高品質の衛星と高品質のアンプを使用して、双倍のシステムでこれを使用することをお勧めします。このタイプのデバイスはパフォーマンスに悪影響を与えるため、パッシブクロスオーバー（COIL）でこれを使用することはお勧めしません。すべての仕様は予告なしに変更される場合があります。
