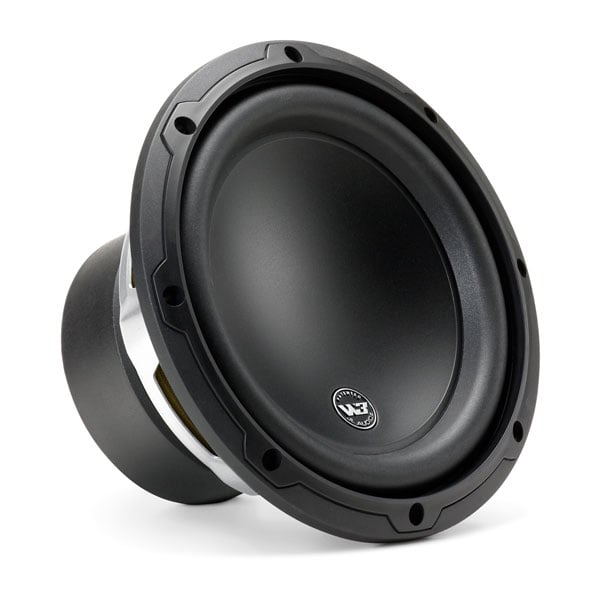

JL Audio W3v3 カーサブウーファー

8" Single 4 ohm (8W3v3-4)

商品番号 010-03036-00

ONLINE STORE

製品
仕様
標準付属品
アップデート
アクセサリ
対応デバイス

中出力レベルでも力強く迫力のある低音を実現

フラッグシップW7シリーズのために開発された一連のコア技術の恩恵を受け、この最新世代のW3ドライバーは大型エンクロージャーを必要とせずに、中出力アプリケーションで優れたパフォーマンスと信頼性を提供します。幅広いサイズで提供されるこれらの高品質サブウーファーは、想定された出力範囲内で深く明瞭なサブベース出力を実現します。

小型エンクロージャーでもクリアで明瞭な低音パフォーマンスを実現

5つのサイズ、直径6.5インチから13.5インチまで

DMA 最適化モーターシステムが正確で直線的なコーンの動きを保証

高フレーム冷却技術が熱放散と電力処理を支援

ウーファーはコンパクトな密閉型またはポート付きエンクロージャーに最適化されています

1年間の保証

WHAT YOU'LL LOVE

パフォーマンスのために設計

W3v3シリーズサブウーファーは、適度なパワーレベルで印象的な出力、精度、音質を提供し、省スペースの密閉型またはポート型エンクロージャーに快適に収まる没入型オーディオ体験を実現します。

ダイナミックモーター解析 (DMA) 最適化スピーカー

DMA は、幅広いスピーカー振幅と電力レベルで線形モーターフォースを提供します。その結果、超低歪みと卓越した音質で、タイトでクリーンかつ明瞭な低音パフォーマンスを実現します。

ポリプロピレンコーン技術

射出成形による鉱物充填ポリプロピレンコーン構造とラバーサラウンドが、クリアで力強い低音出力を提供し、長時間の大音量再生に耐える剛性と耐久性を実現。特徴的なメタリックJL Audioメダリオンが仕上げのアクセントを添えます。

排気量に代わるものはない

スペースがあるなら、サブウーファーシステムのピストン面積を最大化して効率と出力を向上させるのは理にかなっています。13.5インチJL Audio 13W3v3サブウーファーは、12インチ12W3v3より54%多くの空気を動かすことができます。これは数学的事実であり、コストパフォーマンスの向上を意味します。

カスタムアクセント

取り外し可能でカスタマイズ可能なマウンティングフランジトリムリングが付属します。オプションのスチールメッシュグリルインサート（別売）は、サブウーファーにスタイルと保護を追加し、取り外し可能なトリムリングがこれらのインサートを直接受け入れて、グリル取り付けを簡単にします。

強力で適応性が高い

W3v3サブウーファーラインは、幅広い車両とアンプに対して優れた音質とパワーハンドリングを提供します。最もコンパクトな6.5インチモデルは150ワットRMSの連続パワーハンドリング能力を持ち、最大の13.5インチドライバーは最大600ワットRMSの連続パワーハンドリング能力を提供します。

オーディオ技術

昇降フレーム冷却

JL Audio の特許取得済み高架フレーム冷却設計は、高速な空気がスピーカーのボイスコイルのトッププレートを直接通過する経路を作り出し、冷却することで電力処理能力を向上させ、信頼性を改善します。

精密設計されたリードワイヤーシステム

慎重に設計されたリードワイヤーのデザインと取り付け部分により、最も過酷な動作条件下でも、コントロールされた静かなリードワイヤーの動作を確保します。

FCAM テクノロジー

この「フローティングコーン取り付け方式」は、サラウンド/コーン構造体をボイスコイルフォーマー/スパイダー構造に接合することで、組み立てられたスピーカーのサラウンド形状を適切に保ち、より良い振幅制御と動的ボイスコイルのアライメントを実現します。

通気強化カラー

JL Audio VRC カラー設計は、コーン/スパイダー/ボイスコイルの接合部の剛性と安定性を向上させ、ボイスコイルの巻線に気流を導くことで熱性能を改善します。

オプションのスチールメッシュグリルインサートは、W3v3サブウーファーに魅力的で頑丈な保護を提供します。

Learn More

ロード済みのW3v3エンクロージャーは、非常に狭いスペースにも優れた音質を収めるための多様な方法を提供します。

Learn More

関連サイト

本体仕様
保証規定	1 year
サイズ	6.5"/8"/10"/12"/13.5"
重量	6.5": 6.1 lbs (2.8 kg) 8": 8.2 lbs (3.7 kg) 10": 12.25 lbs (5.56 kg) 12": 14.50 lbs (6.58 kg) 13.5": 17.75 lbs (8.05 kg)
連続電力処理（RMS）	6.5": 150 W 8": 250 W 10": 500 W 12": 500 W 13.5": 600 W
感度（SPL 1W/1m）	6.5": 80.49 dB 8": 83.24 dB 10" (2 Ω): 85.37 dB 10" (4 Ω): 84.87 dB 12" (2 Ω): 87.15 dB 12" (4 Ω): 87.15 dB 13.5" (2 Ω): 87.63 dB 13.5" (4 Ω): 87.90 dB
公称インピーダンス	2 Ω or 4 Ω
推奨アンプ出力（ワットRMS）	6.5": 50-150 W 8": 75-250 W 10": 150-500 W 12": 150-500 W 13.5": 150-600 W
コーン素材	Mineral-filled polypropylene
接続
スピーカー	Push-button terminal
Mounting Dimensions
フレーム外径	6.5": 6.85" (174 mm) 8": 8.54" (217 mm) 10": 10.5" (267 mm) 12": 12.5" (318 mm) 13.5": 14.0" (356 mm)
取付深さクリアランス	6.5": 4.25" (108 mm) 8": 4.63" (118 mm) 10": 5.93" (151 mm) 12": 6.65" (169 mm) 13.5": 7.63" (194 mm)
取り付け穴	6.5": 5.5" (140 mm) 8": 7.09" (180 mm) 10": 9.0625" (230 mm) 12": 11.0625" (281 mm) 13.5": 12.5625" (319 mm)
ボルト穴サークル	6.5": 6.125" (156 mm) 8": 7.85" (199 mm) 10": 9.7" (246.5 mm) 12": 11.7" (297 mm) 13.5": 13.2" (335 mm)
モーター外径	6.5": 4.25" (108 mm) 8": 4.75" (121 mm) 10": 5.25" (133 mm) 12": 5.5" (140 mm) 13.5": 5.79" (147 mm)
ドライバー変位量	6.5": 0.02 cu ft (0.57 L) 8": 0.03 cu ft (0.85 L) 10": 0.049 cu ft (1.39 L) 12": 0.071 cu ft (2.01 L) 13.5": 0.096 cu ft (2.72 L)
Parameters
自由空気共振周波数（Fs）	6.5": 41.80 Hz 8": 35.14 Hz 10" (2 Ω): 32.97 Hz 10" (4 Ω): 31.49 Hz 12" (2 Ω): 27.97 Hz 12" (4 Ω): 26.72 Hz 13.5" (2 Ω): 24.70 Hz 13.5" (4 Ω): 23.66 Hz
電気的 Q (Qes)	6.5": 0.533 8": 0.501 10" (2 Ω): 0.533 10" (4 Ω): 0.523 12" (2 Ω): 0.534 12" (4 Ω): 0.472 13.5" (2 Ω): 0.544 13.5" (4 Ω): 0.465
機械的 Q (Qms)	6.5": 11.027 8": 7.071 10" (2 Ω): 7.027 10" (4 Ω): 7.017 12" (2 Ω): 7.678 12" (4 Ω): 7.572 13.5" (2 Ω): 6.936 13.5" (4 Ω): 6.774
総合Q値（Qts）	6.5": 0.508 8": 0.467 10" (2 Ω): 0.495 10" (4 Ω): 0.485 12" (2 Ω): 0.5 12" (4 Ω): 0.444 13.5" (2 Ω): 0.504 13.5" (4 Ω): 0.435
等価コンプライアンス（Vas）	6.5": 0.181 cu ft (5.13 L) 8": 0.54 cu ft (15.29 L) 10" (2 Ω): 1.136 cu ft (32.17 L) 10" (4 Ω): 1.138 cu ft (32.23 L) 12" (2 Ω): 2.806 cu ft (79.47 L) 12" (4 Ω): 2.844 cu ft (80.54 L) 13.5" (2 Ω): 4.635 cu ft (131.26 L) 13.5" (4 Ω): 4
一方向の直線偏位 (Xmax; 仕様は補正係数を適用せずに一方向ボイスコイルオーバーハング法で算出)	6.5": 0.35" (8.89 mm) 8": 0.375" (10.0 mm) 10": 0.550" (14.0 mm) 12": 0.510" (13.0 mm) 13.5": 0.610" (15.5 mm)
参照効率 (NO)	6.5": 0.07% 8": 0.13% 10" (2 Ω): 0.21% 10" (4 Ω): 0.19% 12" (2 Ω): 0.31% 12" (4 Ω): 0.31% 13.5" (2 Ω): 0.35% 13.5" (4 Ω): 0.37%
有効ピストン面積 (SD)	6.5": 17.36 in² (0.0112 m²) 8": 32.02 in² (0.021 m²) 10": 53.475 in² (0.0345 m²) 12": 80.600 in² (0.0520 m²) 13.5": 103.850 in² (0.0670 m²)
DC抵抗 (RE)	6.5": 3.476 Ω 8": 3.77 Ω 10" (2 Ω): 1.70 Ω 10" (4 Ω): 3.567 Ω 12" (2 Ω): 1.658 Ω 12" (4 Ω): 3.563 Ω 13.5" (2 Ω): 1.659 Ω 13.5" (4 Ω): 3.569 Ω
Sealed Enclosure Specifications
壁の厚さ	6.5": 0.5" (13 mm) 8"/10"/12"/13.5": 0.75" (19 mm)
フロントバッフルの厚さ	6.5": 0.5" (13 mm) 8"/10"/12"/ 13.5": 0.75" (19 mm)
数量（純額）	6.5": 0.15 cu ft (4.2 L) 8": 0.30 cu ft (8.5 L) 10" (2 Ω): 0.625 cu ft (17.7 L) 10" (4 Ω): 0.625 cu ft (17.7 L) 12" (2 Ω): 1.250 cu ft (35.4 L) 12" (4 Ω): 1.250 cu ft (35.4 L) 13.5" (2 Ω): 1.75 cu ft (49.6 L) 13.5" (4 Ω): 1.500 cu ft
外部幅（W）	6.5": 8.5" (216 mm) 8": 10" (254 mm) 10" (2 Ω): 17.875" (454 mm) 10" (4 Ω): 17.875" (454 mm) 12" (2 Ω): 23" (584 mm) 12" (4 Ω): 21" (533 mm) 13.5" (2 Ω): 16.625" (422 mm) 13.5" (4 Ω): 16" (406 mm)
外部高さ（H）	6.5": 8.5" (216 mm) 8": 10" (254 mm) 10": 11" (279 mm) 12": 14" (356 mm) 13.5": 16" (406 mm)
外部深さ（D）	6.5": 6.25" (159 mm) 8": 9.5" (241 mm) 10": 9" (229 mm) 12": 10" (254 mm) 13.5" (2 Ω): 16" (406 mm) 13.5" (4 Ω): 14.625" (371 mm)
-3 dB カットオフ周波数 (F3)	6.5": 58.43 Hz 8": 54 Hz 10" (2 Ω): 48.3 Hz 10" (4 Ω): 46.9 Hz 12" (2 Ω): 41.8 Hz 12" (4 Ω): 43.7 Hz 13.5" (2 Ω): 37.7 Hz 13.5" (4 Ω): 40.4 Hz
システム共鳴 (FC)	6.5": 62.11 Hz 8": 58.8 Hz 10" (2 Ω): 55.3 Hz 10" (4 Ω): 52.9 Hz 12" (2 Ω): 50.4 Hz 12" (4 Ω): 50.2 Hz 13.5" (2 Ω): 47.2 Hz 13.5" (4 Ω): 48.5 Hz
共鳴時のシステムQ (QTC)	6.5": 0.7548 8": 0.783 10" (2 Ω): 0.831 10" (4 Ω): 0.818 12" (2 Ω): 0.96 12" (4 Ω): 0.83 13.5" (2 Ω): 0.96 13.5" (4 Ω): 0.89
Ported Enclosure Specifications
壁の厚さ	6.5": 0.5" (13 mm) 8"/10"/12"/13.5": 0.75" (19 mm)
フロントバッフルの厚さ	6.5": 0.5" (13 mm) 8"/10"/12"/13.5": 0.75" (19 mm)
数量（純額）	6.5": 0.25 cu ft (7.1 L) 8": 0.35 cu ft (9.9 L) 10" (2 Ω): 1.25 cu ft (35.4 L) 10" (4 Ω): 1.125 cu ft (31.9 L) 12": 1.75 cu ft (49.6 L) 13.5" (2 Ω): 2.5 cu ft (70.8 L) 13.5" (4 Ω): 2.25 cu ft (63.7 L)
外部幅（W）	6.5": 14.50" (368 mm) 8": 13.5" (330 mm) 10" (2 Ω): 25" (635 mm) 10" (4 Ω): 23" (584 mm) 12": 29" (737 mm) 13.5" (2 Ω): 23.625" (600 mm) 13.5" (4 Ω): 21.75" (552 mm)
外部高さ（H）	6.5": 10.125" (257 mm) 8": 10" (254 mm) 10": 12" (305 mm) 12": 14" (356 mm) 13.5": 17" (432 mm)
外部深さ（D）	6.5": 5.25" (133 mm) 8": 9.25" (203 mm) 10" (2 Ω): 12.5" (318 mm) 10" (4 Ω): 13.5" (330 mm) 12": 12.625" (321 mm) 13.5": 18" (457 mm)
内部スロットポート幅	6.5": 4.25" (108 mm) 10": 1.25" (32 mm) 12": 1.375" (35 mm) 13.5": 1.5" (38 mm)
内部スロットポートの高さ	6.5": 0.5" (13 mm) 10": 10.5" (267 mm) 12": 12.5" (318 mm) 13.5": 15.5" (394 mm)
内部スロットポートの長さ	6.5": 14.75" (374 mm) 10" (2 Ω): 24.75" (629 mm) 10" (4 Ω): 28.625" (727 mm) 12": 26.8125" (681 mm) 13.5" (2 Ω): 36.25" (921 mm) 13.5" (4 Ω): 34.375" (873 mm)
ポート延長部の長さ	6.5": 13.5" (330 mm) 10" (2 Ω): 11.625" (295 mm) 10" (4 Ω): 15" (381 mm) 12": 13.5" (343 mm) 13.5" (2 Ω): 17.5" (445 mm) 13.5" (4 Ω): 15.625" (397 mm)
チューニング周波数（FB）	6.5": 38 Hz 8": 35 Hz 10" (2 Ω): 32 Hz 10" (4 Ω): 31.8 Hz 12": 30 Hz 13.5" (2 Ω): 25 Hz 13.5" (4 Ω): 27 Hz
-3 dB カットオフ周波数 (F3)	6.5": 34.92 Hz 8": 41.0 Hz 10" (2 Ω): 31.4 Hz 10" (4 Ω): 31.7 Hz 12" (2 Ω): 36 Hz 12" (4 Ω): 35 Hz 13.5": 35 Hz
内部丸型ポートの長さ	8": 18" (457 mm) - round port requires a 90º elbow to fit in the specified enclosure
内部丸型ポートの長さ	8": 2" (51 mm)
その他
その他	The enclosure recommendations listed above are external dimensions which assume the use of 0.75 in (19 mm) thick material. If you are using 0.625 in (16 mm) thick material, subtract 0.25 in (6.5 mm) from each dimension. Do not use any material with a thickness of less than 0.625 in (16 mm) as this may compromise the rigidity of the enclosure. All enclosure volumes listed above are net internal volumes! Driver displacement, port displacement and brace displacement must be added to obtain the final gross internal volume. All enclosure dimensions above have already taken this into account. When using multiples in a common enclosure you will need to recalculate the enclosure and port dimensions. For assistance please contact your authorized JL Audio dealer or JL Audio Technical Support. We recommend the use of this in a bi-amplified system using high-quality satellites and a high-quality amplifier. We do not recommend the use of this with a passive crossover (coil), as this type of device will adversely affect performance. All specifications are subject to change without notice.

W3v3 サブウーファー
トリムリング（装着済み）
