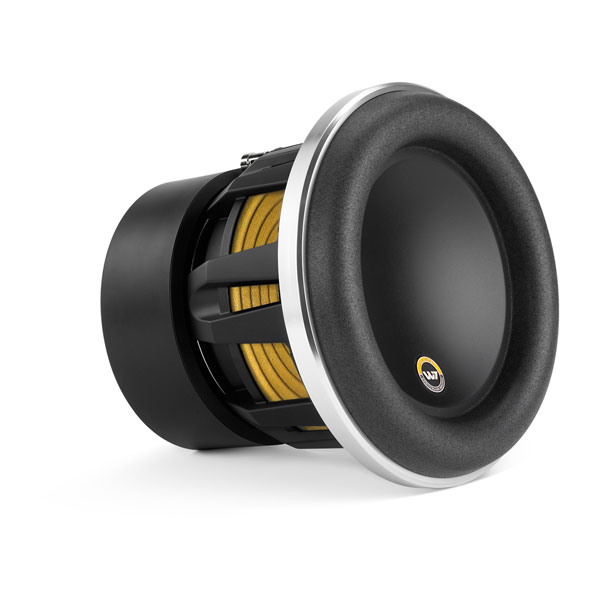

JL Audio W7AE カーサブウーファー

8" Single 3 ohm (8W7AE-3)

商品番号 010-03033-00

ONLINE STORE

製品
仕様
標準付属品
アップデート
アクセサリ
対応デバイス

高性能サブベースの基準

W7AE サブウーファーは、極端な出力、優れたダイナミクス、魅力的な音質を同時に提供する独自の能力を持ち、高性能な自動車用サブベースの最終的な基準となります。集中的な音響研究により、スピーカーの設計が最適化され、深く豊かな低音のディテールを高い線形性と精度で忠実に再現します。その結果、W7 プラットフォームに使用されるモーター、サスペンション、アセンブリ技術に関して、米国で 8 件の特許が発行されています。

効率的で力強い低音性能、締まったクリアな音質

4つのサイズ、8インチから13.5インチの直径まで

DMA 最適化モーターシステムが正確で直線的なコーンの動きを保証

鋳造合金ウーファー設計は、高架フレーム冷却技術を備えています

ウーファーは密閉型またはポート型エンクロージャーでの使用に最適化されています

1年間の保証

WHAT YOU'LL LOVE

優れた低音性能のために設計された

モーター構造、直線性、サスペンション技術において独自の優位性を持つW7AEシリーズのサブウーファーは、深く豊かで均一なバランスの出力を実現するとともに、複雑な低音の音源を驚異的な正確さとパワーで再現するために設計されています。

ダイナミックモーター解析（DMA）最適化設計

DMAは幅広いスピーカーの振幅および出力レベルで線形のモーター力を発揮します。その結果、非常に低い歪みと優れた音質を持つ、タイトでクリアかつ明瞭な低音性能を実現します。

デザインアクセント

W7サブウーファーの特別記念版は、ブラックサテンの鋳造合金フレーム、シルバーフィニッシュの陽極酸化トリムリング、そして特別なJL Audioのバッジが特徴です。

剛性鋳造合金構造

JL Audioの長年のウーファー設計経験を活かし、W7AEモデルは堅牢な鋳造合金フレームを採用しています。これにより、サブウーファーは音質を歪める構造のたわみを防ぎつつ、強力なパワーを扱うことが可能です。

強力で適応性が高い

W7AEサブウーファーラインは、幅広い車両とアンプに対応する選択肢を提供します。小型の8インチモデルは連続500ワットRMSの出力に対応し、最大の13.5インチドライバーは最大1500ワットRMSの連続出力に対応します。

隠し取り付けフランジ

W7AEドライバーには従来のマウントフランジがありません。代わりに、マウントフランジはドライバーのサラウンドの下に隠されています。サブウーファーのサラウンドを従来よりも外側に配置することで、スピーカーは設置スペース全体を最大限に活用します。取り付け金具も隠されているため、設置後はすっきりとした美しい外観になります。

オーディオ技術

昇降フレーム冷却

JL Audio の特許取得済み高架フレーム冷却設計は、高速な空気がスピーカーのボイスコイルのトッププレートを直接通過する経路を作り出し、冷却することで電力処理能力を向上させ、信頼性を改善します。

Wコーン技術

W7AEシリーズのサブウーファーは、軽量の鉱物充填ポリプロピレン素材を2層使用し、独自のWコーン設計で結合。耐久性と耐湿性に優れ、剛性も高められており、パワフルで低歪みの低音性能を実現しています。

精密設計されたリードワイヤーシステム

慎重に設計されたリードワイヤーのデザインと取り付け部分により、最も過酷な動作条件下でも、コントロールされた静かなリードワイヤーの動作を確保します。

FCAM テクノロジー

この「フローティングコーン取り付け方式」は、サラウンド/コーン構造体をボイスコイルフォーマー/スパイダー構造に接合することで、組み立てられたスピーカーのサラウンド形状を適切に保ち、より良い振幅制御と動的ボイスコイルのアライメントを実現します。

オーバーロール・サラウンド・テクノロジー

従来のスピーカーで無駄にされていたスペースを活用することで、この画期的な技術は貴重なコーンエリアを犠牲にすることなく、W7サブウーファーの大きな振幅を制御します。

放射状クロスドリル加工されたポールピース

ポールピースの外壁に加工された穴を通じて、この革新的な通気システムは空気の流れをボイスコイルフォーマーに導き、熱放散とパワーハンドリングを向上させます。これはエレベーテッドフレームクーリング技術と連携し、ボイスコイルから効果的に熱を除去します。

オプションのアルミ製バーグリルインサートが、W7AEサブウーファーにスタイルと保護を追加します。

Learn More

ロードエンクロージャーシステムは、W7AEサブウーファーの音質を最適化するための複数の方法を提供します。

Learn More

関連サイト

本体仕様
保証規定	1年
サイズ	8 "/10"/12 "/13.5"
重量	8 "：17 lbs（7.8 kg）10"：30 lbs（13.6 kg）12 "：45 lbs（20.4 kg）13.5"：52 lbs（23.6 kg）
連続電力処理（RMS）	8 "：500 W10"：750 W12 "：1000 W13.5"：1500 W
感度（SPL 1W/1m）	8 "：82.7 db10"：84.3 db12 "：86.2 db13.5"：86.3 db
公称インピーダンス	see Additional
推奨アンプ出力（ワットRMS）	8 "：200-500 W10"：300-750 W12 "：400-1000 W13.5"：500-1500 w
コーン素材	ミネラルで満たされたポリプロピレン
接続
スピーカー	プッシュボタン端子
Mounting Dimensions
フレーム外径	8 "：8.5"（216 mm）10 "：10.5"（267 mm）12 "：12.5"（318 mm）13.5 "：14"（356 mm）
取付深さクリアランス	8 "：6.83"（173 mm）10 "：8.0"（203 mm）12 "：9.5"（241 mm）13.5 "：10.5"（267 mm）
取り付け穴	8 "：6.94"（176 mm）10 "：8.74"（222 mm）12 "：10.5"（267 mm）13.5 "：11.9"（302 mm）
ボルト穴サークル	8 "：7.39"（188 mm）10 "：9.34"（237 mm）12 "：11.27"（286 mm）13.5 "：12.7"（323 mm）
モーター外径	8 "：5.79"（147 mm）10 "：6.55"（166 mm）12 "：7.5"（191 mm）13.5 "：8.38"（213 mm）
ドライバー変位量	8 "：0.06 Cu ft（1.7 L）10"：0.09 Cu ft（2.5 L）12 "：0.14 Cu ft（4.0 L）13.5"：0.21 Cu ft（5.9 L）
Parameters
自由空気共振周波数（Fs）	8 "：35.2 HZ10"：30.6 HZ12 "：27.2 HZ13.5"：23.5 Hz
電気的 Q (Qes)	8 "：0.65410"：0.57812 "：0.51413.5"：0.476
機械的 Q (Qms)	8 "：9.510"：7.64712 "：7.80713.5"：7.517
総合Q値（Qts）	8 "：0.61210"：0.53712 "：0.48213.5"：0.448
等価コンプライアンス（Vas）	8 "：0.61 Cu ft（17.4 L）10"：1.28 Cu ft（36.1 L）12 "：2.33 Cu ft（66.0 L）13.5"：3.68 Cu ft（104.3 L）
一方向の直線偏位 (Xmax; 仕様は補正係数を適用せずに一方向ボイスコイルオーバーハング法で算出)	8 "：0.75"（19 mm）10 "：0.9"（23 mm）12 "：1.15インチ（29 mm）13.5"：1.25インチ（32 mm）
参照効率 (NO)	8 "：0.11％10"：0.17％12 "：0.25％13.5"：0.27％
有効ピストン面積 (SD)	8 "：38in²（0.0245m²）10"：59.8in²（0.0386m²）12 "：84in²（0.0542m²）13.5"：107.35in²（0.0693m²）
DC抵抗 (RE)	8 "：2.78Ω10"：2.75Ω12 "：2.47Ω13.5"：2.41Ω
Sealed Enclosure Specifications
壁の厚さ	0.75 "（19 mm）
フロントバッフルの厚さ	8 "：0.75"（19 mm）10 "/12" /13.5 "：1.0"（25 mm）
数量（純額）	8 "：0.875 Cu ft（24.8 L）10"：1.25 Cu ft（35.4 L）12 "：1.375 Cu ft（38.94 L）13.5"：1.875 Cu ft（53.1 L）
外部幅（W）	8 "：12.875"（327 mm）10 "：14.5"（368 mm）12 "：15"（381 mm）13.5 "：16"（407 mm）
外部高さ（H）	8 "：12.875"（327 mm）10 "：14.5"（368 mm）12 "：15"（381 mm）13.5 "：16"（407 mm）
外部深さ（D）	8 "：14"（356 mm）10 "：15.375"（391 mm）12 "：16.125"（410 mm）13.5 "：18.875"（479 mm）
-3 dB カットオフ周波数 (F3)	8 "：41.3 HZ10"：40.5 Hz12 "：40.4 Hz13.5"：37.4 Hz
システム共鳴 (FC)	8 "：45.9 HZ10"：43.5 HZ12 "：44.7 HZ13.5"：40.5 Hz
共鳴時のシステムQ (QTC)	8 "：0.79810"：0.76312 "：0.79113.5"：0.77
Ported Enclosure Specifications
壁の厚さ	0.75 "（19 mm）
フロントバッフルの厚さ	8 "：0.75"（19 mm）10 "/12" /13.5 "：1.0"（25 mm）
数量（純額）	8 "：1 Cu ft（28.3 L）10"：1.5 Cu ft（42.5 L）12 "：1.75 Cu ft（49.6 L）13.5"：2.375 Cu ft（67.3 L）
外部幅（W）	8 "：18.75"（476 mm）10 "：21.75"（552 mm）12 "：22.75"（578 mm）13.5 "：25.875"（657 mm）
外部高さ（H）	8 "：12.875"（327 mm）10 "：14.5"（368 mm）12 "：15"（381 mm）13.5 "：16"（406 mm）
外部深さ（D）	8 "：14"（356 mm）10 "：1 4.625"（371 mm）12 "：15.875"（403 mm）13.5 "：17.25"（438 mm）
内部スロットポート幅	8 "：1.375"（35 mm）10 "：1.5"（38 mm）12 "：1.875"（48 mm）13.5 "：2.25"（57 mm）
内部スロットポートの高さ	8 "：11.375"（289 mm）10 "：13"（330 mm）12 "：13.5"（343 mm）13.5 "：14.5"（368 mm）
内部スロットポートの長さ	8 "：27.875"（708 mm）10 "：24.375"（619 mm）12 "：24.75"（629 mm）13.5 "：26.25"（667 mm）
ポート延長部の長さ	8 "：13.1875"（335 mm）10 "：9"（229 mm）12 "：7.9375"（202 mm）13.5 "：7.875"（200 mm）
チューニング周波数（FB）	8 "：36.8 HZ10"：35.3 HZ12 "：36.7 Hz13.5"：34.6 Hz
-3 dB カットオフ周波数 (F3)	8 "：30.1 HZ10"：29.9 HZ12 "：32.8 HZ13.5"：30.3 Hz
その他
その他	公称インピーデンス：8 "/10"/12 "：3Ω; 13.5"：デュアル1.5Ω 上記のエンクロージャーの推奨事項は、（19 mm）厚の材料で0.75の使用を想定する外部寸法です。厚さ0.625インチの厚さを使用している場合は、各次元から0.25インチ（6.5 mm）を差し引いています。エンクロージャーの剛性を損なう可能性があるため、厚さは0.625インチ（16 mm）未満の材料を使用しないでください。上記のすべてのエンクロージャーボリュームは、正味の内部ボリュームです！ドライバーの変位、ポート変位、およびブレース変位を追加して、最終的な総内体積を取得する必要があります。上記のすべてのエンクロージャーの寸法はすでにこれを考慮しています。一般的なエンクロージャーで倍数を使用する場合、エンクロージャーとポートの寸法を再計算する必要があります。支援については、承認されたJLオーディオディーラーまたはJLオーディオテクニカルサポートにお問い合わせください。高品質の衛星と高品質のアンプを使用して、双倍のシステムでこれを使用することをお勧めします。このタイプのデバイスはパフォーマンスに悪影響を与えるため、パッシブクロスオーバー（COIL）でこれを使用することはお勧めしません。すべての仕様は予告なしに変更される場合があります。

W7AEサブウーファー
