JL Audio C7 カースピーカー

3.5" Component Midrange (Single) (C7-350cm)

商品番号 010-03127-00

ONLINE STORE

製品
仕様
標準付属品
アップデート
アクセサリ
対応デバイス

自動車オーディオの究極の音質

最高基準を超えるよう設計された JL Audio C7 スピーカーは、純粋で正確なオーディオ体験を提供

アクティブシステム用コンポーネントドライバー

2ウェイまたは3ウェイシステム用のドライバー特定のクロスオーバー設定

柔軟なシステム設計のために個別に販売されています

3つのサイズで利用可能：6.5インチウーファー、3.5インチミッドレンジ、1インチツイーター

1年間の保証

WHAT YOU'LL LOVE

昇降フレーム冷却

JL Audioの特許取得済みの昇降フレーム冷却設計は、スピーカーのボイスコイルに冷気を直接送るため、トッププレートの上にあるスロットを通して冷気を供給します。これにより、動的パラメータの変化と電力圧縮を最小限に抑えることで、音質と電力処理能力が向上します。

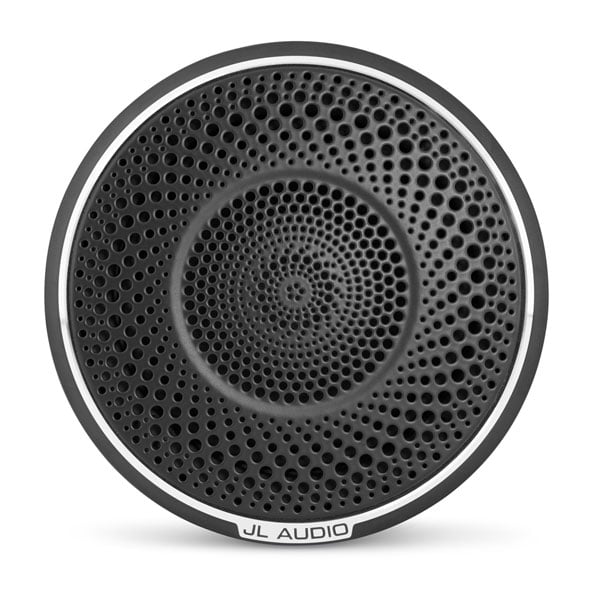

グリルオプション

C7-650cw および C7-350cm スピーカーには、それぞれ鋳造合金製のグリルトレイ、細かいメッシュのスチールグリルインサート、およびスパイラルスチールグリルインサートが含まれています。

アルミニウムドームツイーター

軽量なアルミニウムドームツイーターは、一般的な人間の聴覚範囲を超えた周波数応答を提供し、輝かしい高音域のディテールを再現します。

有限要素解析（FEA）成形ドライバー

C7のデザインソリューションは、JL Audioの強力な機械およびFEAモデリングシステムを使用し、独自のダイナミックモーター解析ソフトウェアを活用して作成および改良されました。これらの研究により、C7デザイン目標を達成するために重要なモーターとサスペンションの革新的なソリューションが導かれました。それにより、滑らかなオフアクシス応答、動的安定性、低歪みを実現しました。

アクティブクロスオーバー用に設計

JL AudioのTwK 88、TwK D8、または内蔵DSPを搭載したVXiアンプなどの高品質なDSPの使用を推奨します。各C7に対して個別のアンプチャンネルを使用することで、システム設計者は遅延、クロスオーバー設定、精密なイコライゼーションを駆使して、スピーカーの配置、キャビン音響、ターゲットレスポンスに合わせて調整できます。

設計と技術

6.5インチウーファー

この6.5インチウーファーは優れた線形の遠心能力と素晴らしい線形性を提供し、しっかりとしたミッドバスと純粋で精密なミッドレンジ性能を実現します。

3.5インチミッドレンジ

3.5インチのミッドレンジスピーカーは、優れた瞬時応答と卓越した線形性を提供し、比類のないクリアな音質と自然な中音再生を実現します。

1インチツイーター

このプレミアムツイーターは、セラミックコーティングされたアルミニウム合金ダイアフラムを採用し、処理されたシルク製Sロールサラウンドで減衰されています。音響設計のハウジングは、特定の帯域幅での感度を高め、周波数応答を平坦化するのに役立ちます。

関連サイト

本体仕様
保証規定	1 year
サイズ	1"/3.5"/6.5"
連続電力処理（RMS）	1"/3.5": 100 W 6.5": 125 W
感度（SPL 1W/1m）	1"/3": 86.5 dB 6.5": 87 dB
感度（SPL 2.83 V/1 m）	1"/3": 89.5 dB @ 2.83 V/1 m 6.5": 90 dB @ 2.83 V/1 m
周波数特性 (+/- 3 dB)	1": 3 kHz-30 KHz 3": 300 Hz-10 KHz 6.5": 50 Hz-5 KHz
公称インピーダンス	4 Ω
推奨アンプ出力（ワットRMS）	1"/3.5": 50-150 W/Channel 6.5": 50-175 W/Channel
ボイスコイル径	3.5": 1.42" (36 mm) 6.5": 1.27" (32 mm)
コーン素材	Vacuum-formed, mineral-filled polypropylene
ツイータータイプ	Corundum ceramic-coated, aluminum dome
ツイーターサイズ	1" (25 mm)
グリル付属	yes
接続
スピーカー	Spade connectors
Mounting Dimensions
フレーム外径	3.5": 3.45" (88 mm) 6.5": 6.5" (165 mm)
取付深さクリアランス	3.5": 1.46" (37 mm) 6.5": 2.77" (70 mm)
フロントグリルの突出	3.5": 0.58" (15 mm) 6.5": 0.98" (25 mm)
取り付け穴	3.5": 2.87" (73 mm) 6.5": 5.56" (141 mm)
グリルトレイ外径	3.5": 3.95" (100 mm) 6.5": 7.20" (183 mm)
ボルト穴サークル	3.5": 3.15" (80 mm) 6.5": 6.12" (155 mm)
モーター外径	3.5": 2.36" (60 mm) 6.5": 3.94" (100 mm)
Parameters
自由空気共振周波数（Fs）	1": 1450 Hz 3": 156.9 Hz 6.5": 54.5 Hz
電気的 Q (Qes)	3.5": 0.59 6.5": 0.669
機械的 Q (Qms)	3.5": 6.454 6.5": 6.265
総合Q値（Qts）	3.5": 0.541 6.5": 0.605
等価コンプライアンス（Vas）	3.5": 0.015 cu ft (0.430 L) 6.5": 0.461 cu ft (13.05 L)
一方向の直線偏位 (Xmax; 仕様は補正係数を適用せずに一方向ボイスコイルオーバーハング法で算出)	3.5": 1 mm 6.5": 5 mm
参照効率 (NO)	1": 0.267% 3": 0.27% 6.5": 0.304%
移動質量（Mms）	3.5": 49 g 6.5": 17.679 g
機械的コンプライアンス（Cms）	3.5": 0.000257 m/N 6.5": 0.000482 m/N
磁力強度(BL)	3.5": 4.66 6.5": 5.31
有効ピストン面積 (SD)	3.5": 5.31 in² (0.003426 m²) 6.5": 21.4 in² (0.013807 m²)
DC抵抗 (RE)	1": 3.20 Ω 3": 3.245 Ω 6.5": 3.114 Ω
Tweeter Specifications
埋込み型治具の直径	1": 2.13" (54 mm)
表面マウントの直径	1": 2.16" (55 mm)
フラッシュマウント用取り付け穴の直径	1": 1.88" (48 mm)
フラッシュマウント取り付け深さ	1": 0.73" (19 mm)
フラッシュマウント・ツイーターの前面突起量	1": 0.33" (8 mm)
表面マウントの前面突出	1": 1.06" (27 mm)

Component Tweeters (C7-100ct) include:

ツイーター1つ
15マイクロファラドのコンデンサ1つ
スピードクリップ1つ
One 0.185" male crimpable connectors
One 0.110" male crimpable connectors
One 7/8" flat head screw
フラッシュマウントツイーターハウジング1つ
サーフェスマウントツイーターハウジング1つ
フラッシュマウント用の金属スプリングクリップ1つ
M4x30mmの機械ねじ1本

Component Drivers (C7-350cm and C7-650cw) include:

ミッドレンジまたはウーファー1つ
One 0.185" male crimpable connectors
One 0.110" male crimpable connectors
Four 1-1/4" mounting screws
グリルフレーム1個、ファインメッシュグリル、スパイラルグリル
