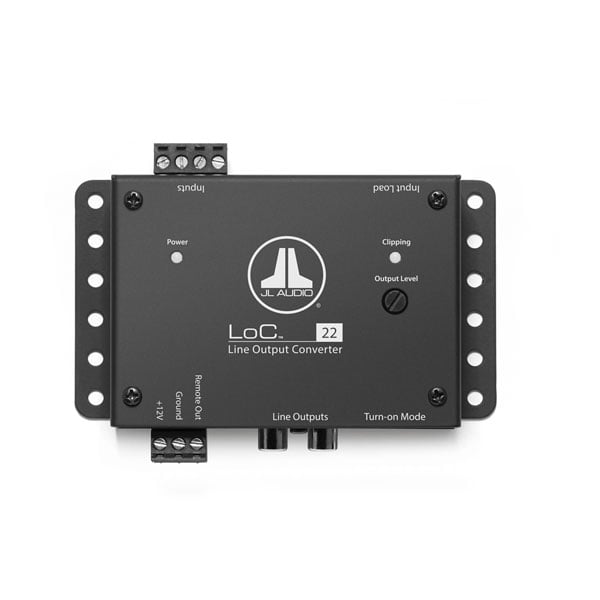

JL Audio LoC 22 Car Line Output Converter

LoC-22

商品番号 010-03328-00

ONLINE STORE

製品
仕様
標準付属品
アップデート
アクセサリ
対応デバイス

優れたオーディオはクリーンな信号から始まる

LoC 22 は、パッシブライン出力コンバーターの手頃で高品質な代替品であり、アフターマーケットのアンプやシグナルプロセッサーで使用するために純正オーディオ信号を減衰させる必要がある用途向けに設計されたアクティブな2チャンネルシステムです。LoC 22 は差動バランス入力アーキテクチャを採用しており、ほぼすべてのアナログオーディオ信号と互換性があります。

フルアクティブ型スピーカーレベル → ライン出力コンバーター

専用の12ボルトスイッチで市販のプロセッサーやアンプを自動的に起動

OEMとの最適な互換性のためのデュアルレンジ入力負荷セレクター

LEDクリッピングインジケーターが出力レベルの設定を簡素化

超小型シャーシ設計で、ほぼどこにでも設置可能

2 年保証

WHAT YOU'LL LOVE

オールアナログ回路設計

完全に調整されたスイッチングMOSFET電源とオールアナログ回路設計を搭載したLoC 22コンバーターは、あらゆる信号レベル（3 Hz～32 kHz、+0、-1デシベル）でフラットな周波数特性を実現し、多くのパッシブライン出力コンバーターのように高レベル時に低音特性を変化させません。

ほとんどのOEMアンプ出力に対応

LoC 22ユニットはチャンネルあたり最大40ボルトRMS（4オームで400ワット相当）まで対応し、強力な純正アンプ出力を簡単に処理します。2チャンネルのハイレベル入力と2チャンネルのローレベル出力を備え、音質を損なうことなく正確な信号変換を可能にします。

差動バランス入力

LoC 22コンバーターは、高度な差動バランス入力回路を採用し、信号の完全性を維持しながらノイズと歪みを最小限に抑えます。その結果、ほぼすべてのアナログオーディオ信号に対応した、クリーンで正確な再生を実現します。

RCAタイプ出力ジャック

LoC 22は、アフターマーケットシステムに音声信号を送るために、アナログRCAタイプのラインレベル出力ジャック（最大8ボルトRMS）を2つ備えています。アナログ出力は、ほとんどのアフターマーケット信号プロセッサーやアンプと互換性があります。

LEDクリッピングインジケーター

出力レベルの設定は非常に簡単です。特別に調整されたオンボードのクリッピングインジケーターがテストトーンや音楽と連動して動作するためです。追加のテスト機器を使わずに、出力感度レベルを迅速かつ正確にキャリブレーションできます。

信頼性を追求した設計

LoC 22コンバーターは、アフターマーケットのオーディオ部品をOEM搭載のカーオーディオシステムに統合するための堅牢で信頼性の高いソリューションです。車両のオーディオシステムにアンプや信号プロセッサーを追加する際にシームレスなソリューションを提供します。

高品質アナログ信号変換

入力負荷切替

オンボードの二段階入力負荷切替スイッチ（通常または低インピーダンス設定）により、インピーダンス検出でチャンネルをミュートするほとんどのOEMアンプと互換性があります。

自動オン

信号検出モードとDCオフセット検出モードの切り替えが可能なこの便利な機能は、アフターマーケットのアンプやその他の下流電子機器を起動するための正の12ボルトターンオン出力を提供します。

フィットするよう設計

コートのポケットに入るほど小型なLoC 22プロセッサーは、その超コンパクトな筐体により、ほぼすべての狭いスペースへの取り付けに対応できます。

関連サイト

本体仕様
保証規定	2年
入力チャンネル	2
出力チャンネル	2
サイズ（高さ）	1.23 "（31 mm）
サイズ（幅）	4.72 "（120 mm）
サイズ（深度）	3.04 "（77 mm）
重量	2.58ポンド（1.17 kg）
電源供給タイプ	Switching、MOSFET PWM、規制
動作電圧	9-16 VDC
オーディオ
信号対ノイズ比　2V(RMS)	最小でゲイン：最大で118 dBゲイン：103 dB（20 kHz帯域幅）
THD+N定格電力	2V RMSで0.01％（1kHz）
周波数特性 (+0, -1dB)	3 Hz-32 kHz
入力電圧範囲 RCA入力	チャネルあたり40V RMS（最大）
入力タイプ	差動バランス
入力インピーダンス	通常：20kΩlowZ：20Ω
アナログ出力	不均衡なステレオRCAジャック
最大非クリップ出力（RMS）	8 v
出力インピーダンス	450Ω
ゲイン範囲	-27.3 dB（フルCCW）から+3.2 dB（フルCW）
消費電力（待機時）	<1.6 Ma
消費電流 (アイドル時)	0.13 Aで13.8V
ヒューズ定格	1 a
推奨ヒューズタイプ	迅速な作用、ATO/ATCなど

ライン出力コンバーター
4ピンEuroblockコネクタ1個
3ピンEuroblockコネクタ1個
