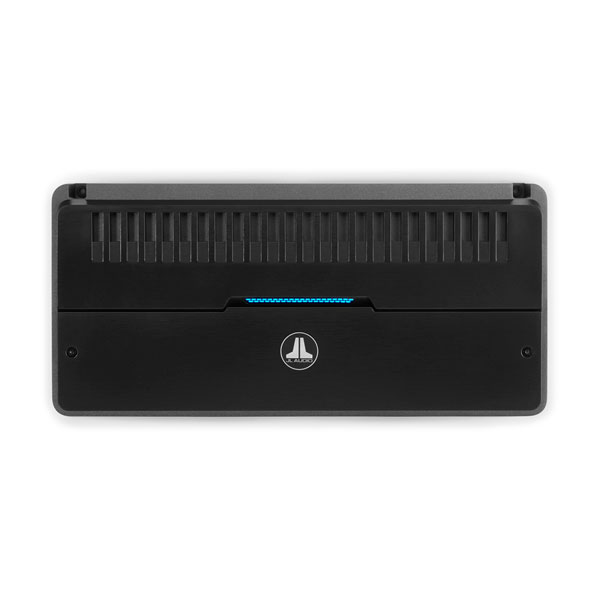

JL Audio RD カーオーディオシステムアンプ

商品番号 010-03884-00

ONLINE STORE

製品
仕様
標準付属品
アップデート
アクセサリ
対応デバイス

スタイリッシュ、パワフル、価値が満載

見た目は素晴らしく、その性能も期待に応えます。
完全な「オールインワンソリューション」として設計された、このJL AudioのRDシリーズ・アンプは、4つのサテライトスピーカーとサブウーファーを合わせたシステムを、力強い900ワットの総出力で駆動できます。

12デシベル／オクターブのハイパスまたはバンドパスフィルターと、サブウーファーチャンネル専用のローパスフィルター

入力電圧選択可能：ロー（200 mV～2 V RMS）からハイ（800 mV～8 V RMS）まで

3つの電源オン方法：＋12ボルトのリモートワイヤー、信号感知、または直流オフセット

基板搭載のLEDクリッピングインジケーターで簡単なレベル調整

選択可能な入力モードとタイプによる信号経路の柔軟性

保証規定

WHAT YOU'LL LOVE

効率的なクラスD設計

コンパクトなサイズで発熱も抑えつつ、高出力を実現するクラスDアンプ設計は、大きなメリットがあります。さらに、当社のNexDスイッチング技術は、改良されたパルス幅変調（PWM）技術を用いてアンプの帯域幅を広げると同時に、歪みを抑え、効率も向上させています。

クリアで力強く、信頼できる

合計900ワットの出力を誇り、4つのチャンネルそれぞれが2オーム負荷（14.4ボルト、歪み率1%）で100ワットを供給します。さらに、サブウーファーには力強い500ワットを提供。RDシリーズアンプは、あなたのオーディオシステムに圧倒的なパワーをもたらします。また、メインチャンネルの各ペアはフルブリッジ接続が可能で、超強力な3チャンネル構成を実現します。

スタジオグレードのシグナル処理

アンプの各メインチャンネルには12デシベル／オクターブのハイパスフィルターが搭載されており、リアチャンネルにはさらにバンドパスフィルターが装備されています。また、サブウーファーチャンネルには専用のローパスフィルターが付いています。これら3つのクロスオーバーはすべて、50Hzから500Hzまでの範囲で連続可変周波数設定が可能で、精密なフィルタリングを実現します。

LEDクリッピングインジケーターリング

コントロールパネルに搭載されたLEDクリッピングインジケーターランプにより、追加のテスト機器を使わずに素早くアンプの入力感度を調整できます。

簡単な连接

RDシリーズアンプはステレオチャンネルの入力タイプスイッチで、ステレオ出力のブリッジ接続時にY字アダプターが不要になります。

バンドパスクロスオーバー

システムアンプとして使用する場合、バンドパスクロスオーバー機能により、2ウェイのアクティブ構成が可能になります。

音響テクノロジー

差動バランス入力

誘導によるケーブルノイズを抑制するこの技術により、従来のRCAケーブルを使いながら、真のバランス接続の多くの利点を享受でき、かつ幅広い入力信号レベルに対応可能です。

NexDスイッチングテクノロジー

改良されたパルス幅変調技術を用いるNexDテクノロジーは、非常にコンパクトなアンプ設計から高出力を実現しながら、卓越した音質と効率を両立します。

関連サイト

本体仕様
保証規定	2 years
チャンネル	5
サイズ（高さ）	2.13" (54 mm)
サイズ（幅）	14.66" (372 mm)
サイズ（深度）	6.96" (177 mm)
重量	7.15 lbs (3.6 kg)
動作電圧	10-15 VDC
動作温度範囲	–4º to 149º F (–20º to 65º C)
オーディオ
アンプクラス	Class D
定格連続（RMS）電力（14.4 V入力4オーム<1% THD）	Main: 70 W x 4 Sub: 225 W x 1
定格連続（RMS）電力（14.4 V入力2オーム<1% THD）	Main: 100 W x 4 Sub: 500 W x 1
定格連続（RMS）電力（12.5 V入力4オーム<1% THD）	Main: 60 W x 4 Sub: 200 W x 1
定格連続（RMS）電力（12.5 V入力2オーム<1% THD）	Main: 90 W x 4 Sub: 350 W x 1
信号対ノイズ比、最高定格電力を基準（A特性、20 Hz - 20 kHz ノイズ帯域幅）: アナログ入力 - メインチャネル	>104 dB
信号対ノイズ比、最高定格電力を基準（A特性、20 Hz - 20 kHz ノイズ帯域幅）: アナログ入力 - サブウーファーチャンネル	>103 dB
信号対ノイズ比、1W を基準（A特性、20 Hz - 20 kHz ノイズ帯域幅）：アナログ入力-メインチャンネル	>84 dB
信号対ノイズ比、1W を基準（A特性、20 Hz - 20 kHz ノイズ帯域幅）：アナログ入力 - サブウーファーチャンネル	>83 dB
ダンピングファクター 4Ω	>150/50 Hz
ダンピングファクター 2Ω	>75/50 Hz
THD+N定格電力: メインチャンネル	<1% @ 4 Ω
THD+N定格電力:サブウーファーチャンネル	<1% @ 4 Ω
周波数特性 (+0, -1dB):メインチャンネル	12 Hz-22 kHz
周波数特性 (+0, -1dB):サブウーファーチャンネル	10 Hz-500 Hz
入力電圧範囲 RCA入力	Switchable from 200 mV-2 V RMS (Low) to 800 mV-8 V RMS (High)
入力インピーダンス	10 kΩ (Low) 2.7 kΩ (High)
消費電流 (アイドル時)	1,900 mA-2,000 mA
消費電流 (最大時)	70-80A
ヒューズ定格	80 A
推奨ヒューズタイプ	AFS, AGU or MaxiFuse™
最小クーパーパワー/アース線ゲージ	4 AWG wire
保護回路	過熱（オーバーテンパレチャー）、アースショート、スピーカー過電流
Signal Processing
フィルターモード: チャンネル 1 および 2	ハイパスのみ（オフ、×1、×10）
フィルタースロープ: チャンネル 1 および 2	12dB/オクターブ
フィルター周波数範囲: チャンネル 1 および 2	50 Hz-500 Hz (x10: 500 Hz-5 kHz)
フィルターモード: チャンネル 3 および 4	オフ、ハイパス、またはバンドパス
フィルタースロープ: チャンネル 3 および 4	12dB/オクターブ
フィルター周波数範囲: チャンネル 3 および 4	50 Hz-500 Hz
フィルターモード: サブウーファーチャンネル	オフ／ローパス
フィルタースロープ: サブウーファーチャンネル	12 dB/octave
フィルター周波数範囲: サブウーファーチャンネル	50 Hz-500 Hz
デテント付き、校正済みフィルターポテンショメータ	はい
リモートレベル操作	オプション（RBC-1）
リモートレベルモード	サブチャンネルのみ
チャンネル入力モードスイッチ	対応（2/4/6チャンネル）
パススループリアンプ出力	バッファ付き

RD 5チャンネルシステムアンプ
六角レンチ
クイックスタートマニュアル
