JL Audio Max Audio Measurement System (MAX-KIT)

商品番号 010-03028-00

ONLINE STORE

製品
仕様
標準付属品
アップデート
アクセサリ

どんなオーディオシステムも調整・テスト・トラブルシュート・分析可能

MAX は5つのマイクを備えたプロ向けデュアルFFT測定システムで、一般的なオーディオ測定、DSP調整、機器テスト、トラブルシューティング、OEM統合問題の解決に最適。家庭、車、マリン、プロ用途に活用できます。

実環境でのDSPオーディオ製品のチューニングを簡素化

5マイク平均により実環境に近い測定結果を取得

精度は高額なプロ用測定システムに匹敵

オーディオの三本柱「レベル・周波数・時間」を正確に分析

MAX と TüN® 4 ソフトであらゆるオーディオをリアルタイム詳細分析

内蔵USBハブでPCやDSPアンプとの接続が簡単

あなたを魅了する特長

デュアルFFT分析

最大5つの伝達関数を同時に測定するデュアルFFT解析により、振幅（周波数応答）、位相、インパルス応答（遅延）、コヒーレンス（ノイズ耐性）を高精度で表示します。

5マイクアレイ

最大5つの付属マイクを多重化し、単一FFT測定（レベル・周波数応答、リアルタイムオーディオRTAおよびスペクトログラフ）を実施できます。

幅広い入力に対応

必要な入力すべてに対応—最大5つのマイク、高レベルアナログ信号（最大80V）、低レベルアナログ信号（最大7V）、光デジタル信号（S/PDIF）に対応します。

複数の信号出力

内蔵DACにより、アナログライン出力、ヘッドフォン出力、光デジタル出力（S/PDIF）に対応。

シンプルな VXi/MVi アンプ設定

VXi/MVi アンプユーザー向けに、MAX オーディオ測定システムはアンプのDSP制御を統合し、1台のPCとTüN 4ソフトで測定設定を簡素化します。

一式キットに収納可能

すべてのハードウェア、マウントアクセサリー、ケーブル類は施錠可能な防水ハードケースに収納できます。インピーダンスや電気測定用のプローブキットは別売です。

精度・柔軟性・簡便性

技術ハイライト

自動トゥルーディレイ

VXi/MVi チャンネルのディレイ設定を素早く行え、他の方法よりもはるかに正確です。

オートセットEQ

この機能により、VXi/MVi のパラメトリックEQを数秒で設定し、EQ調整を大幅に簡素化します。

マニュアルEQも簡単

リアルタイムの視覚フィードバックで精密な手動EQ調整が可能です。

内蔵シグナルテストジェネレーター

MAX はテスト用の入力信号を提供し、WAVファイルの再生も可能です。

ホームオーディオ／シアター

サブウーファー配置のために部屋のモードをテストし、クロスオーバーや位相を調整します。

カーオーディオ用途

マイクアレイとTüNソフトはカーオーディオDSP製品のチューニングを効率化します。

ボート／RV用途

1つまたは複数のオーディオゾーンの周波数応答とレベルを評価します。

オーディオデータの取得

RTA測定データを保存して後で確認・分析できます。

関連サイト

general PowerSuppily 12 VDC名目（10-15 VDC範囲） inputs 高レベルの入力1＆2 ピンconfiguration XLR（ピン1-GND、ピン2-シグナル +、ピン3-シグナル - ）_ X000D_ 入力Impedance 73kΩ 平坦性±0.1 db 5 HZ-15 KHz @ 44.1 KSR、48 KSR、96 KSR_X000D_ 平坦性±0.5 db 5 HZ-20 KHZ @ 44.1 KSR_X000D_ 5 HZ-22 KHZ @ 48 KSR_X000D_ 5 HZ-35 KHz @ 96 KSR_X000D_ クロストーク、5 Hz-20 khz ≤ - 95 db crosstalk @ 1 khz ≤ - 110 db thd @ 1 khz ≤0.0012％ THD+N、5 HZ-20 KHZ_X000D_ ≤0.035％ ADC headroom -4.84 DBFS @ 80 VAC PEAK（56.57 VRMS SINE）（差次的駆動）最大DCオフセットlevel 50 VDC、ピン2または3からGND、ピン1 -DC_X000D_ 不均衡なマイク入力（1、2、3、4、5）ピンconfiguration MINI-XLR（ピン1-GND、ピン2-シグナル +、ピン3-2 VDC）_X000D_ 入力Impedance 2.2kΩ 平坦性±0.5 db 10 Hz-10 KHz @ 44.1 KSR、48 KSR、96 KSR_X000D_ クロストーク、5 Hz-20 khz ≤ - 115 db crosstalk @ 1 khz ≤ - 120 db thd @ 1 khz ≤0.0009％ THD+N、5 HZ-20 KHZ_X000D_ ≤0.01％ ADC headroom -39.5 dbfs @ 94 db spl RCAバランス（参照入力）ピンconfiguration RCAメス（センターピンシグナル +、シェルシグナル - ）_ X000D_ 入力Impedance 〜100kΩ 平坦性±0.1 db 5 HZ-15 KHz @ 44.1 KSR、48 KSR、96 KSR_X000D_ 平坦性±0.5 db 5 HZ-20 KHZ @ 44.1 KSR_X000D_ 5 HZ-22 KHZ @ 48 KSR_X000D_ 5 HZ-35 KHz @ 96 KSR_X000D_ thd @ 1 khz ≤0.005％ THD+N、5 HZ-20 KHZ_X000D_ ≤0.035％ s/pdifデジタル入力（光学） connector toslink サンプルレート 8 KHZ-216 KHZ_X000D_ ビットdepths 8-24ビットPCM_X000D_ outputs DACOUTPUT_X000D_ Connectors 不均衡なRCA_X000D_ 出力Impedance 200Ω 0 dbfs（rms）での出力レベル 4 V_X000D_ 平坦性±0.1 db 5 HZ-10 KHz @ 44.1 KSR、48 KSR、96 KSR_X000D_ 平坦性±1 db 5 HZ-20 KHZ @ 44.1 KSR_X000D_ 5 HZ-22 KHZ @ 48 KSR_X000D_ 5 HZ-35 KHz @ 96 KSR_X000D_ クロストーク、5 Hz-20 khz ≤ - 95 db crosstalk @ 1 khz ≤ - 110 db thd @ 1 khz 〜0.0014％ THD+N、5 HZ-20 KHZ_X000D_ ≤0.032％ s/pdifデジタル出力（光学） connector toslink サンプルレート 44.1 KHZ-96 KHZ_X000D_ ビットdepths 24ビットPCM_X000D_ 出力level 信号ジェネレーターレベルcontrol によって定義されています Microphones サイズ、type 1/4 "、事前に極性化された電気（全方向性）平坦性±1 db 50 HZ-10 KHz @ 44.1K SR、48K SR、96K SR_X000D_ 平坦性±2 db 5 Hzから≥20kHz @ 44.1K SR、48K SR、96K SR_X000D_ 最大入力spl 130 dB SPL @ 1 kHz≤2％thd

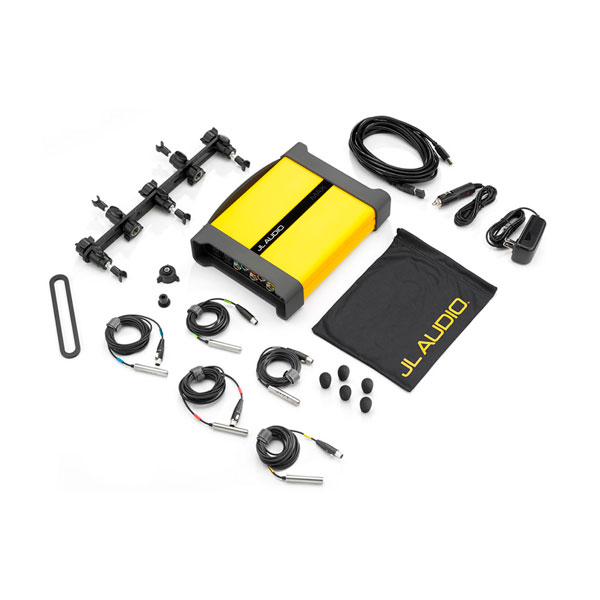

MAX^™ ハードウェアインターフェース
着脱式ウインドスクリーン付き測定マイク5本
Multi-mic fixture with mounting accessories
USB A/B cable
12V DC電源ケーブル
AC power adapter
ソフトアクセサリ収納袋
Waterproof hard case
