Garmin の強力なオープンアレイレーダーを使用しましょう

高精細画像とガーミンの最新プラットフォーム技術を組み合わせた、強力な4フィートと6フィート・オープン・アレイ・レーダーは、沖合でのクルージングや釣りをする船員に対して天候や障害物、トラフィックを提供します。

4kW、12kWまたは25kWの出力、最大96海里まで

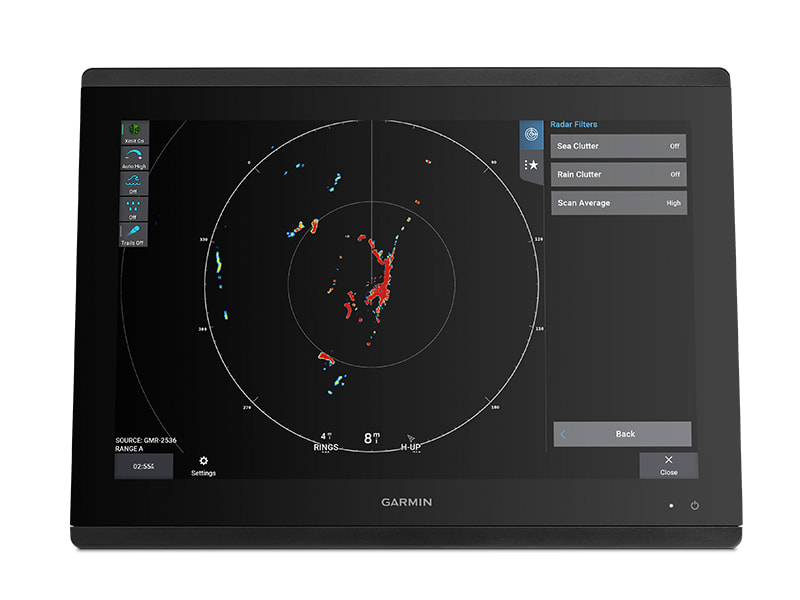

SCAN AVERAGING技術

改良型のターゲット・サイズ処理

スプリット・スクリーン・デュアル・レンジ・ディスプレイ

100ノットの商用グレードのレイティング¹

静音のオープン・アレイ・ドライブ・モーター

特長

ターゲットエコーエッジ調整

パルス拡張と角度のあるターゲット・サイズの処理技術によって、画面上のオブジェクトの形を最適化し、あらゆるレンジ・スケールでよりはっきりと示すことができるようになります。

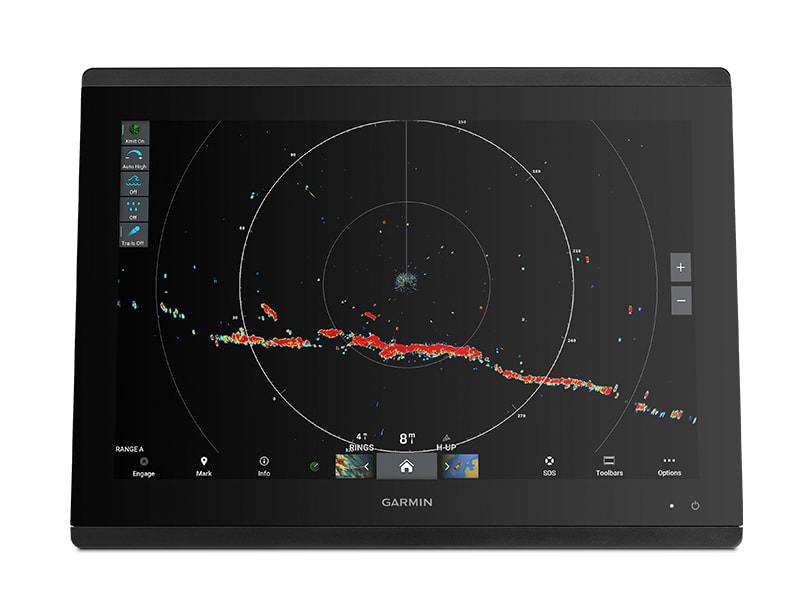

高速スキャンアンテナ

100 ノットのオープンアレイアンテナ ¹ は 24 RPM および 48 RPM で回転し、高速リフレッシュレートを実現し、25 kW バージョンでは最大到達距離 96 海里 (4 kW および 12 kW レーダーでは 72 海里) を実現します。

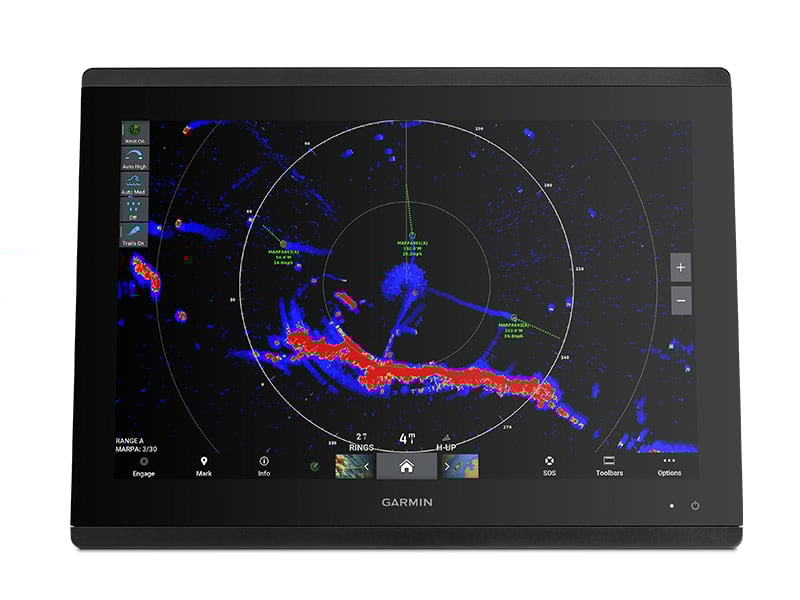

エコートレイル

水上の船の走行履歴である「トレイル」を画面に表示し、相対的な動きの影響を取り除くことで、動いているターゲットや衝突の恐れがある船を素早く特定することができます。

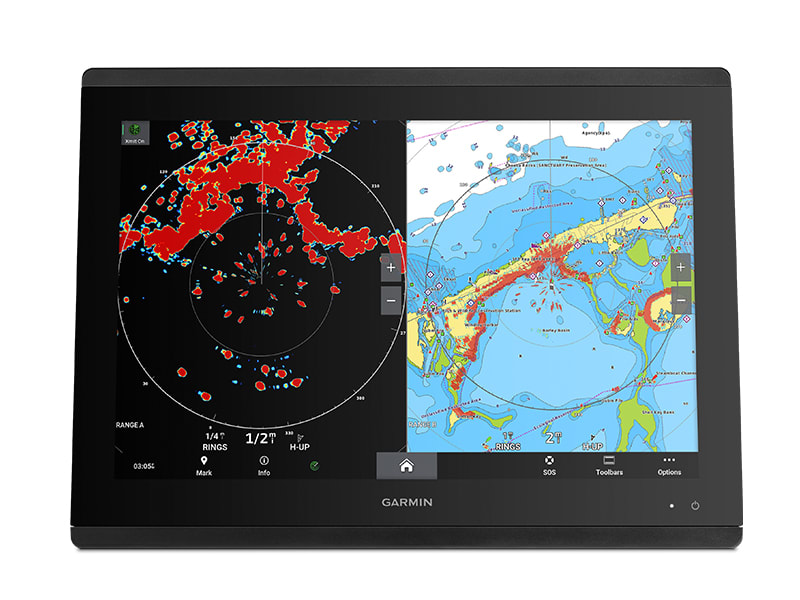

デュアルレンジ表示

１本のレーダー・アンテナによって、対応するチャート・プロッタに対して、近距離と遠距離を独立したレンジ設定とコントロールを行うことで、画面を分割して並べて表示することが可能となります。チャート上にどちらか、あるいは両方のレンジをオーバーレイ表示することができます。

ダイナミックオートゲイン

ゲインレベルを港湾、沿岸、沖合海域に最適な設定に自動調整します。

明確かつ詳細にターゲットを表示

レーダーオーバーレイ

チャート・プロッタの地図画面（別売りの適正センサーが必要）で、重ね合わせた画像を見ることができます。

高解像度レーダー

狭く水平方向に向けた幅のあるビームと高いアンテナ・ゲインによって、遠くの標的を見つけることができます。

デュアルレンジをサポート

回路の重複性を確保し、各ディスプレイ・ユニットが異なるソースからデータを引き出すことができるようになります。

ダイナミックウェーブゲイン

穏やかな海、普通の海、荒れた海などそれぞれの状況に応じて、海の乱れを自動的に調整します。

自動バードゲイン

水面で鳥を見つけるのに役立ちます。鳥を見つけると、餌となる小魚も見つかる可能性のあります。

MARPAによる目標追跡（衝突防止）

最大30個のターゲットを追跡し、衝突を回避することが可能です（別売りの適正センサーが必要）。

警戒区域

安全地帯を設定し、物体が安全地帯に入るとアラームで知らせます。

レンジと方位の指示

可変範囲マーカー（VRM）および電子方位線（EBL）により、船舶および陸地までの距離と方位を迅速に測定できます。

¹4kWタイプには、風速100ノットの風速レイティングのオプション機材が必要となります（別売）

関連サイト

本体仕様
本体寸法	4フィート・アレイ 1325 x 122 x 170 mm (52.2" x 4.8" x 6.7") 6フィート・アレイ 1938 x 122 x 170 mm (76.5" x 4.8" x 6.7") 台座：520 × 328 × 314mm（20.5インチ×12.9インチ×12.4インチ）
重量	4フィート・アレイと台座：27.6 kg 6フィート・アレイと台座：29.6 kg
防水等級	IPX6
最大風力負荷	100kt
アンテナ長	4フィート・アレイ： 48インチ（122cm） 6フィート・アレイ： 48インチ（183cm）
回転スピード（回転数）	24/48 rpm
ビーム幅	4'アレイ：水平1.8度、垂直23度 6'アレイ：水平1.1度、垂直23度
最大レンジ	96 nm
最小レンジ	20メートル
レーダータイプ	オープンアレイ
電気情報
電源電圧	11-32 V DC
消費電力（待機時）	18 W
標準消費電力、送信時（通常モード）	70 W
送信出力	12 kW
Radar Features
デュアルレンジ対応	あり
レーダーオーバーレイをサポート	あり
デュアルレンジをサポート
自動バードゲイン
ダイナミック自動ゲイン	動的
MARPAターゲットトラッキング（衝突回避）	あり (別売の方位センサーが必要)
エコートレイル	True
プログラマブルアンテナパーキング
ターゲットサイズ
スキャンの平均化

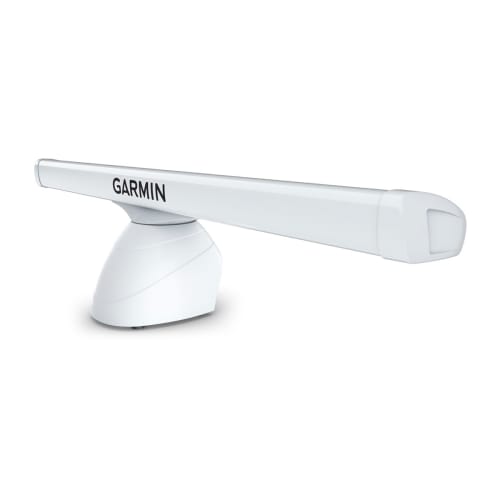

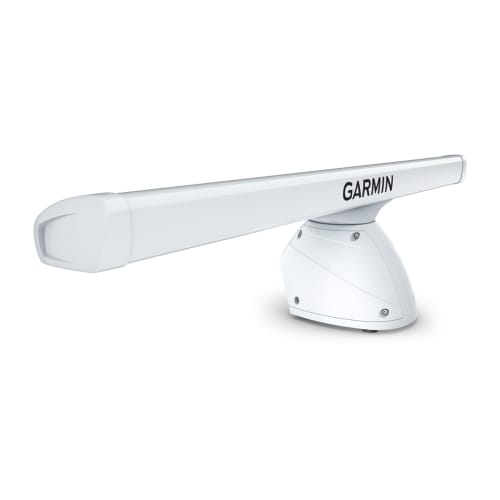

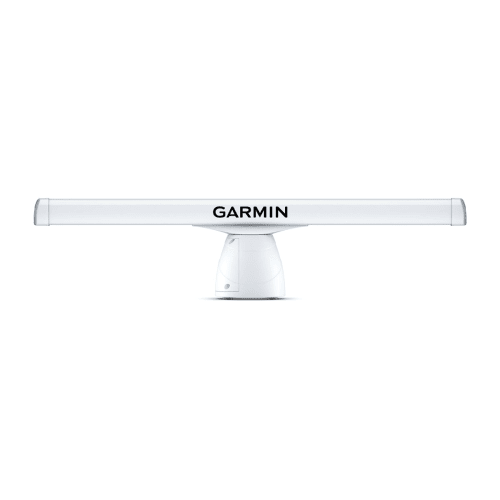

GMR xHD3 12 kW オープンアレイレーダー 4 フィートまたは 6 フィートアンテナ付きレーダー (選択したモデルによる)
電源ケーブル(15m)
ネットワークケーブル（15メートル）
Garmin マリンネットワークアダプターケーブル小型コネクタ (オス) から大型コネクタ (15cm)
インストール用アクセサリとテンプレート
インストールに関する注意事項
